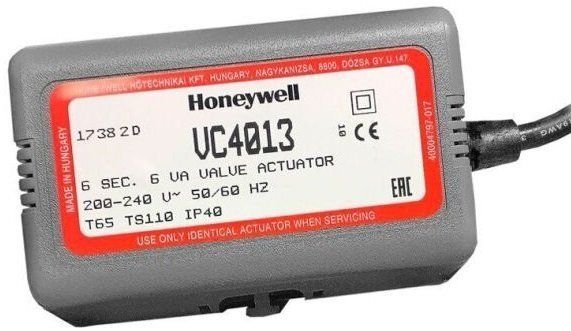

Bosch Honeywell Привід клапана VC, 220 В, SPST, кабель 1м.

SKU
VC4013ZZ00U
main product photo
3 195,00 ₴
В наявності
Honeywell Привід клапана Bosch VC, 220 В, SPST, кабель 1м VC4013ZZ00U. 2-х позиційні водяні клапани серії VC складаються з приводу, клапана та вузла картриджа. Усі рухомі та ущільнюючі частини клапана розміщені у вузлі картриджа. Порти герметично закриваються кільцями ущільнювачів на зовнішній поверхні поршня. Коли шток клапана опускається, порт B герметично закривається, забезпечуючи проходження потоку між портом AB і портом A. Коли шток знаходиться у верхньому положенні, потік йде між портом AB і портом B.
Bosch

Категорія:
Системи швидкого монтажу

SKU:
VC4013ZZ00U

Виробник:
Bosch
Honeywell Привід клапана VC, 220 В, SPST, кабель 1м. VC4013ZZ00U.
Принцип дії.
2-х позиційні водяні клапани серії VC складаються з приводу, клапана і вузла картриджа. Всі рухомі і ущільнюють частини клапана розміщені в вузлі картриджа. Порти герметично закриваються кільцями ущільнювачів на зовнішній поверхні поршня. Коли шток клапана опускається, то порт B герметично закривається, забезпечуючи проходження потоку між портом AB і портом A. Коли шток знаходиться у верхньому положенні, потік йде між портом AB і портом B. В цій серії клапанів передбачені різні варіанти трубних седіненій, придатних для різних систем. Характеристика втрати тиску клапана залежить від трубних з'єднань і розмірів.
Клапан з приводом SPDT (3-провідним).
Під час отримання запиту на тепло контролерні контакти NO замикаються, клапан закриває порт B і відкриває порт A. Коли порт A повністю відкривається, кулачок замикає кінцевий перемикач SW1 і розмикає кінцевий перемикач SW2. Після того, як потреба в теплі задоволена, контрольні контакти NC замикаються, на клапан підключений до джерела живлення через SW1, в результаті чого порт A закривається. Коли порт A повністю закривається, кулачок замикає SW1. Клапан готовий до наступного запиту на тепло.
Клапан з приводом SPST (2-провідним).
Під час отримання запиту на тепло контролерні контакти замикаються, використовується живлення НА RLY1, змушуючи спрацьовувати КОНТАКТИ NO в ПЕРЕМИКАЧІ SW3, в результаті чого ПОРТ B закривається, а ПОРТ A Відкривається. Коли ПОРТ A буде повністю ВІДКРИТИЙ, кулачок замикає перемикач SW1, і розмикає перемикач SW2. Після того, як потреба в теплі задоволена, контрольні контакти розмикаються. Подача живлення RLY1 припиняється, змушуючи спрацьовувати контакти NC в SW3, і порт A перекладається в закрите положення через SW1 і контакти NC в SW3. Коли порт A повністю закривається, кулачок замикає SW2 і розмикає SW1. Клапан готовий до наступного запиту на тепло.

Характеристики
Бренд Bosch
Тип Привід клапана
Призначення для підключення бака непрямого нагрівання
Особливості 220 В, до котла Tronic 3500
