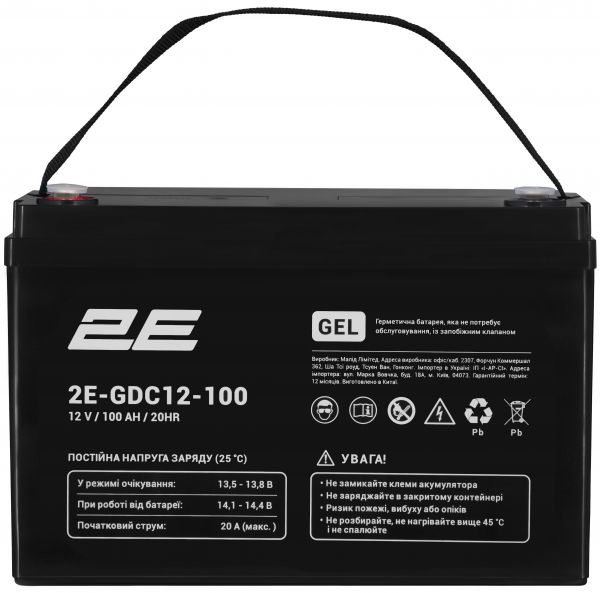

2E Акумуляторна батарея GDC, 12В, 100А•год, GEL

Технологія GEL: стабільність без компромісів

Модель належить до класу VRLA (Valve Regulated Lead Acid), але електролітом є гель, що значно поліпшує її експлуатаційні характеристики. Батареї серії GDC використовують AGM-GEL-технологію, що забезпечує високу стійкість до глибокого розряджання, мінімізує ризик деградації пластин і гарантує безпечну, герметичну роботу без обслуговування. Згодяться для живлення IT- і телекомунікаційного обладнання, датацентрів. Це ліпше рішення для сонячних і вітрових електростанцій, автономних енергетичних систем. Батареї GDC виготовлено відповідно до стандартів IEC60896-21/22 (для стаціонарних установок) та IEC61427-1/2 (для сонячних фотоелектричних систем).

Максимальна енергоємність у стабільному корпусі

Із ємністю 100 А·год (C10) акумулятор забезпечує тривале подавання енергії для критичних систем. Його максимальний струм розряджання досягає 800 А (5 с), забезпечуючи запуск систем навіть за раптових пікових навантажень. При цьому максимальний струм заряджання становить 20 А, гарантуючи ефективне відновлення заряду без ризику перегрівання чи скорочення ресурсу.

Попри вагу 30 кг (допустиме відхилення до 5 %), батарея зберігає компактність для свого класу – розмір становить 215 × 328 × 172 мм, що зумовлює можливість інтегрувати її в стандартні шафи та корпуси. У комплекті – болти для борнів типу М8.

Ресурс до 15 років: довговічність із розумінням циклічності

За буферного режиму експлуатації акумулятор працюватиме до 10 років, але також витримує помірну кількість циклів заряджання/розряджання. Необхідно зважати, що глибина розряджання безпосередньо впливає на тривалість «життя» батареї:

• за розряджання на 30 % (DOD) – до 1 200 циклів;
• за 50 % DOD – до 600 циклів;
• за 100 % DOD – 300 циклів.

Це є свідченням, що GEL-технологія ефективна для буферного режиму, але не призначена для частого глибокого розряджання. З огляду на це не рекомендовано використовувати батарею в автономних або мобільних системах, де циклічність є постійною.

Температурні параметри: адаптивна продуктивність

Рекомендований температурний діапазон для експлуатації – +15…+25 °C, саме за таких умов батарея забезпечує найвищу стабільність і довговічність. Проте вона зберігає функціональність навіть за складніших умов експлуатації. Ємність змінюється залежно від температурних умов:

• 102 % за +40 °C;
• 85 % за 0 °C;
• 65 % за -15 °C.

Такий профіль продуктивності робить батарею універсальною для внутрішніх приміщень, технічних кімнат і телекомунікаційних систем.

Дотримання правил – запорука тривалої експлуатації

Попри високий потенціал, вкрай важливим є дотримання умов експлуатації:

• не використовуйте батарею поза межами рекомендованого режиму;
• завжди повністю відновлюйте заряд після її розряджання;
• розраховуйте загальну ємність системи відповідно до класу батареї та специфіки навантажень.

Також важливо пам’ятати про показник саморозряджання – лише 3 % на місяць за температури 20 °C, що зумовлює тривалу експлуатацію без втрати функціональних можливостей.
