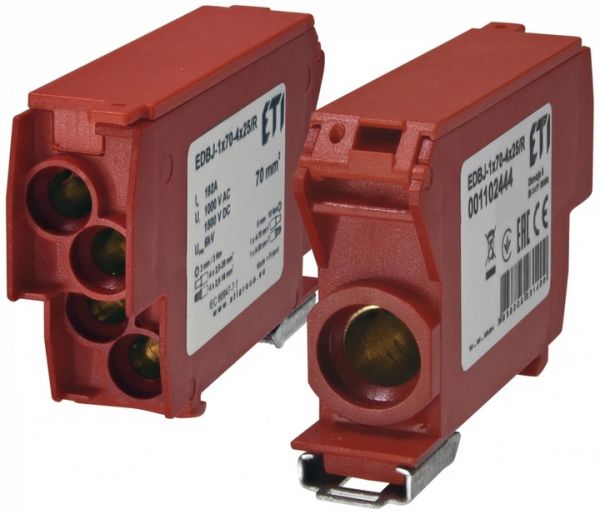

Блок розподільчий EDBJ-1x70-4x25/R (192A, 1000V AC/1500V DC, IN: 1x70, OUT: 4x25, червоний)

Особливості

Розподільчий блок EDBJ-1x70-4x25/R використовується для організації електричних з'єднань у щитах керування, розподільчих пристроях та силових шафах. Конструкція дозволяє підключати один вхідний провідник і розподіляти навантаження між чотирма вихідними лініями.

Номінальний струм до 192 А дає змогу використовувати пристрій у мережах із підвищеними навантаженнями. Надійне затискання провідників сприяє стабільній передачі електроенергії та зниженню втрат на контактах.

Підтримка роботи з напругою ізоляції до 1000 В дозволяє застосовувати блок у широкому спектрі промислових і комерційних електротехнічних рішень. Пристрій підходить для систем змінного та постійного струму.

Монтаж на DIN-рейку TH 35 спрощує встановлення та інтеграцію до наявної інфраструктури електрощита. Компактні розміри допомагають раціонально використовувати внутрішній простір шафи.

Корпус із матеріалу PC/ABS поєднує механічну міцність, електроізоляційні властивості та стійкість до впливу зовнішніх чинників під час тривалої експлуатації.

Технології (використовувані)

• Розподіл струму між чотирма вихідними лініями
• Монтаж на DIN-рейку TH 35
• Підтримка мереж AC та DC
• Ізоляція до 1000 В
• Надійна система фіксації провідників
• Корпус із PC/ABS із підвищеними електроізоляційними властивостями

Технічні характеристики

• Модель: EDBJ-1x70-4x25/R
• Тип виробу: розподільчий блок
• Колір: червоний
• Номінальний струм: 192 А
• Номінальна напруга AC: 415 В
• Номінальна напруга DC: 415 В
• Номінальна напруга ізоляції: 1000 В
• Вимикаюча здатність: 10 кА
• Вхідне підключення: 1 × 70 мм²
• Вихідні підключення: 4 × 25 мм²
• Номінальний перетин провідників: 2,5–70 мм²
• Монтаж: DIN-рейка TH 35
• Матеріал корпусу: PC/ABS
• Висота: 79,5 мм
• Ширина: 17,8 мм
• Глибина: 50 мм

Для кого

• Монтажних організацій
• Електротехнічних підрядників
• Промислових підприємств
• Виробників електрощитового обладнання
• Об'єктів комерційної нерухомості
• Фахівців із проєктування електромереж

Висновок

EDBJ-1x70-4x25/R є практичним рішенням для організації розгалуження електричних ліній у щитовому обладнанні. Поєднання високого номінального струму, підтримки AC/DC мереж та компактної конструкції робить модель придатною для широкого спектра електротехнічних застосувань.
