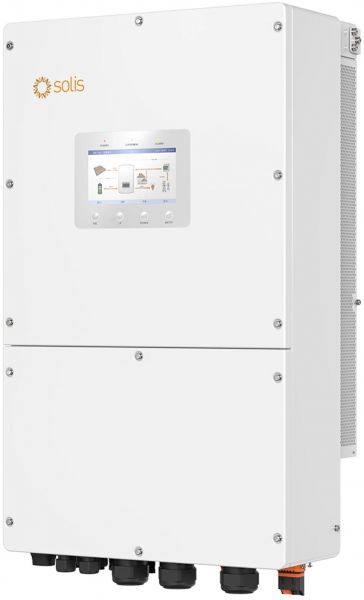

Гібридний інвертор трифазний Solis S6 50кВт, 4xMPPT, DC, для HV Batteries

Особливості

Solis S6-EH3P50K-H призначено для комерційних трифазних фотоелектричних систем із накопиченням енергії. Інвертор працює з високовольтними Li-ion батареями в діапазоні 150-800 V і поєднує перетворення енергії від PV-масиву, роботу з батареєю, мережею, резервним виходом і генератором.

PV-частина має 4 MPPT і підтримує до 8 вхідних стрингів. Рекомендована потужність фотоелектричного масиву становить 100 кВт, максимальна корисна PV-потужність - 96 кВт, а підтримка DC/AC ratio 200% допомагає ефективніше використовувати заряджання від сонячних панелей у системах із тривалим резервуванням.

Батарейний контур розраховано на високовольтні літій-іонні батареї. Максимальна потужність заряджання та розряджання становить 55 кВт, передбачено 2 батарейні входи, струм 70 A x 2 і комунікацію CAN/RS485 для обміну даними з системою накопичення.

Для резервного живлення передбачено Back-up вихід із номінальною потужністю 50 кВт. Час перемикання становить менше 10 мс, а короткочасна перевантажувальна здатність досягає 1,6 номінальної потужності протягом 2 с, що важливо для навантажень із пусковими струмами.

Інвертор підтримує несиметричні та напівхвильові навантаження на мережевому й резервному портах. Також доступні сценарії Peakshaving у режимах self-use і generator, що дає змогу гнучко керувати споживанням, генерацією та накопиченням енергії.

Корпус із захистом IP66, безтрансформаторна топологія та інтелектуальне резервоване вентиляторне охолодження розраховані на інтенсивну експлуатацію. Для моніторингу та зв’язку передбачено LCD, Bluetooth, застосунок, CAN, RS485, Ethernet, а також опційні Wi-Fi, Cellular і LAN.

Технології (використовувані)

• Трифазне гібридне перетворення енергії
• 4 MPPT для роботи з PV-масивом
• Підтримка до 8 PV-стрингів
• DC/AC ratio 200%
• Робота з високовольтними Li-ion батареями 150-800 V
• 2 батарейні входи
• Заряджання та розряджання батареї до 55 кВт
• Порт генератора 50 кВт
• Back-up вихід із перемиканням менше 10 мс
• Перевантаження 160% протягом 2 с
• Підтримка несиметричних і напівхвильових навантажень
• Peakshaving у режимах self-use і generator
• Захист від острівного режиму
• Захист від перевантаження за струмом
• Захист від короткого замикання
• Інтегрований DC-вимикач
• Захист від зворотної полярності DC
• Захист від перенапруги DC Type II / AC Type II
• IP66
• LCD, Bluetooth і застосунок
• CAN, RS485, Ethernet
• Опційні Wi-Fi, Cellular, LAN

Технічні характеристики

• Назва: Solis S6-EH3P50K-H
• Артикул: S6-EH3P50K-H
• Тип: трифазний гібридний інвертор для систем накопичення енергії
• Номінальна вихідна потужність AC: 50 кВт
• Максимальна повна вихідна потужність: 50 кВА
• Рекомендована максимальна потужність PV-масиву: 100 кВт
• Максимальна корисна PV-потужність: 96 кВт
• Максимальна вхідна напруга DC: 1000 V
• Номінальна напруга DC: 600 V
• Стартова напруга: 180 V
• Діапазон напруги MPPT: 150-850 V
• Кількість MPPT / максимальна кількість стрингів: 4/8
• Максимальний вхідний струм PV: 4 x 40 A
• Максимальний струм короткого замикання PV: 4 x 60 A
• Тип батареї: Li-ion
• Діапазон напруги батареї: 150-800 V
• Максимальна потужність заряджання / розряджання: 55 кВт
• Максимальний струм заряджання / розряджання: 70 A x 2
• Кількість батарейних входів: 2
• Максимальна потужність заряджання / розряджання кожного входу: 35 кВт
• Комунікація батареї: CAN/RS485
• Номінальна напруга мережі: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Номінальна частота мережі: 50 Hz / 60 Hz
• Номінальний вихідний струм мережі: 76 A / 72,2 A
• Максимальний вихідний струм мережі: 76 A / 72,2 A
• Коефіцієнт потужності: >0,99, 0,8 leading - 0,8 lagging
• THDi: <3%
• Максимальний AC passthrough струм: 152 A / 144,4 A
• Порт генератора: 50 кВт
• Номінальний струм входу генератора: 76 A / 72,2 A
• Номінальна напруга входу генератора: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Номінальна частота входу генератора: 50 Hz / 60 Hz
• Номінальна потужність Back-up: 50 кВт
• Максимальна повна потужність Back-up: 1,6 номінальної потужності протягом 2 с
• Час перемикання Back-up: <10 мс
• Номінальна напруга Back-up: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Номінальна частота Back-up: 50 Hz / 60 Hz
• Номінальний струм Back-up: 76 A / 72,2 A
• THDv за лінійного навантаження: <2%
• Максимальна ефективність: 97,8%
• Європейська ефективність: 97,4%
• Максимальна ефективність заряджання батареї від PV: 98,5%
• Максимальна ефективність батарея / AC: 97,5%
• Захист від острівного режиму: так
• Захист від перевантаження за струмом: так
• Захист від короткого замикання: так
• Інтегрований DC-вимикач: так
• Захист від зворотної полярності DC: так
• Захист від перенапруги: DC Type II / AC Type II
• AFCI 2.0: опційно
• Розміри: 530 x 880 x 290 мм
• Вага: 73 кг
• Топологія: безтрансформаторна
• Нічне власне споживання: <35 W
• Робоча температура: -25...+60 °C
• Відносна вологість: 0-95%
• Ступінь захисту: IP66
• Охолодження: інтелектуальне резервоване вентиляторне
• Максимальна висота експлуатації: 4000 м
• PV-підключення: MC4 Quick connection plug
• Підключення батареї: Terminal connector
• AC-підключення: Terminal Block
• Дисплей: LCD + Bluetooth + APP
• Комунікація: CAN, RS485, Ethernet
• Опційна комунікація: Wi-Fi, Cellular, LAN

Для кого

• Для власників комерційних фотоелектричних станцій
• Для інженерів із проєктування систем накопичення енергії
• Для підприємств із потребою в резервному трифазному живленні
• Для енергетичних інтеграторів
• Для об’єктів із високовольтними Li-ion батареями
• Для бізнесу з потребою в керуванні піковим споживанням
• Для об’єктів із підключенням генератора
• Для сонячних станцій із несиметричними або імпульсними навантаженнями

Висновок

Solis S6-EH3P50K-H - трифазний гібридний інвертор 50 кВт для комерційних систем сонячної генерації та накопичення енергії. Модель поєднує 4 MPPT, роботу з HV Li-ion батареями, порт генератора, Back-up вихід із перемиканням менше 10 мс, IP66 і широкий набір захистів для стабільної роботи енергосистеми.
